1. 进料与预处理系统

来自前段合成工序的磷酸铁滤饼（含水率约30%-50%）首先进入缓冲料仓。通过双轴搅拌机或破碎机将滤饼打散成疏松物料，必要时经造粒机制成均匀颗粒以优化窑内透气性。随后，物料经失重秤精确计量，由密封螺旋输送机连续、稳定地送入干燥预热系统，确保进料量波动最小化。

2. 干燥与预热阶段

物料首先进入干燥窑（如回转干燥筒或多层带 dryer），在150℃-250℃环境下蒸发大部分游离水。随后进入预热区，温度逐步升至300℃-450℃。此阶段不仅脱除结合水，还使无定形磷酸铁初步发生结构重排，避免物料直接进入高温区因温差过大而爆裂或粉化，为后续晶型生长奠定热力学基础。

3. 高温煅烧核心段

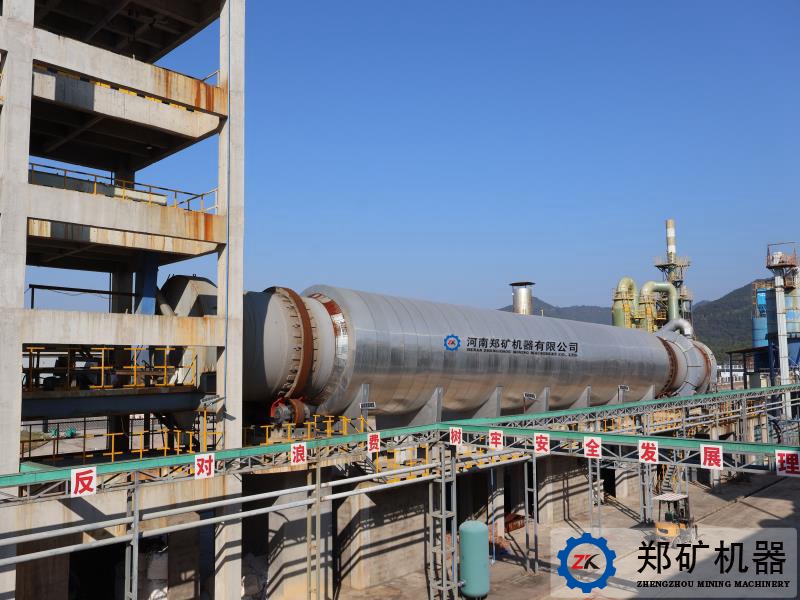

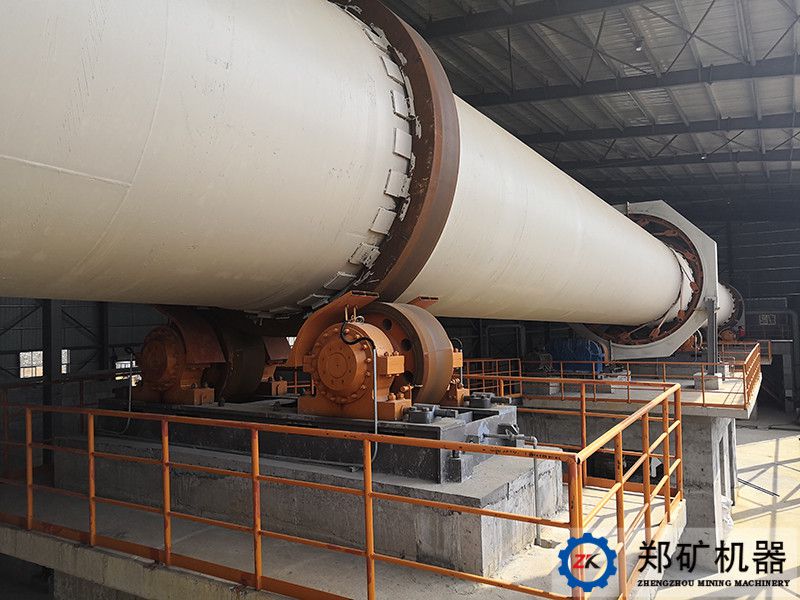

这是决定产品性能的关键环节。物料进入主煅烧炉（通常为高温回转窑或推板窑），在500℃-750℃的高温区间内进行反应。

· 温控策略：严格控制升温速率和高温停留时间（通常4-10小时），确保二水磷酸铁完全转化为结晶度好、粒径分布均匀的无水磷酸铁。

· 气氛控制：通入适量空气或氧化性气体，保证铁元素维持+3价态，同时彻底分解残留的有机物或铵根离子，提升产品纯度。

4. 冷却与出料系统

煅烧后的高温物料（>600℃）立即进入冷却段。采用套筒式间接冷却或强制风冷方式，将物料快速且均匀地降温至60℃以下。受控冷却能防止晶体产生热应力缺陷，并抑制高温下的颗粒烧结团聚。冷却后的成品呈浅黄色粉末状，流动性良好，直接落入成品料仓。

5. 后处理与尾气治理

· 产品精制：出窑物料视需求经过气流磨解聚、旋振筛分，并通过强磁除铁器去除磁性异物，确保D50粒径和磁性物质含量满足电池级标准。

环保排放：生产过程中产生的含尘、含水蒸气及微量氨气的尾气，依次经过旋风除尘、布袋除尘及湿法洗涤塔处理，最终实现粉尘超低排放和废气达标外排。
