整形机用于对已成型的分子筛颗粒进行表面硬化，提高分子筛小球的强度。相比老款整形机，ZX1245整形机传动装置由链传动改为齿轮传动，整机运转更加快速平稳，提高整形效率；轮带、挡轮带采用新型石墨润滑装置，润滑效果更好；筒体内壁新增一层2mm带凸点的不锈钢板，可将物料提升到一定高度后，在重力作用下自由泄落，提升高度相比老款更高，成球效果更好。
01工作原理及结构组成
工作原理：
已成型的分子筛颗粒从筒体的进料端通过溜槽均匀地给入硬化筒，分子筛颗粒随着筒体的旋转被提升到一定高度后，在重力作用下自由泄落，重复此过程，由于硬化筒是倾斜安装，因此分子筛颗粒在随筒体回转的同时，在筒体轴向方向上由高端向低端运动，在此过程中分子筛小球的强度不断提高，表面硬化，后经过筒体排料端排出，完成分子筛的整形、硬化过程。
结构组成：
整形机主要有筒体、支撑装置、传动装置等组成。筒体由优质碳素钢板卷制成多段，用自动埋弧焊焊接而成，内衬2mm厚带凹凸点的304不锈钢板，高端有防止回料的挡料圈。支撑装置支撑着回转筒体及筒体内物料的全部重量，并且使筒体可以安全、平稳的运转。主要有托挡轮、底架等几部分组成，托挡轮用来支撑筒体的重量和控制筒体的轴向窜动。整形机传动装置采用齿轮传动，传动装置包括电动机、联轴器、减速机、小齿轮、大齿轮等，传动平稳可靠。
02技术参数
| 序号 | 名称 | 单位 | 参数 |
| 1 | 型号 | m | 1.2×4.5 |
| 2 | 筒体长度 | m | 4.5 |
| 3 | 筒体直径 | m | 1.2 |
| 4 | 斜度° | ° | 2 |
| 5 | 容积 | m³ | 4 |
| 6 | 产量 | t/h | 1.5 |
| 7 | 筒体转速 | r/min | 14 |
| 8 | 电机型号 | 型号 | YE3-132M-4 | |
| 功率 | kW | 7.5 | ||
| 转速 | r/min | 1470 | ||
| 电压/频率 | V/Hz | 380/50 | ||
| 9 | 减速机型号 | 型号 | ZLY112-12.5 | |
| 速比 | i=12.5 | |||
| 10 | 齿轮副 | 大齿轮 | m=10,z=156 | |
| 小齿轮 | M=10,z=19 |

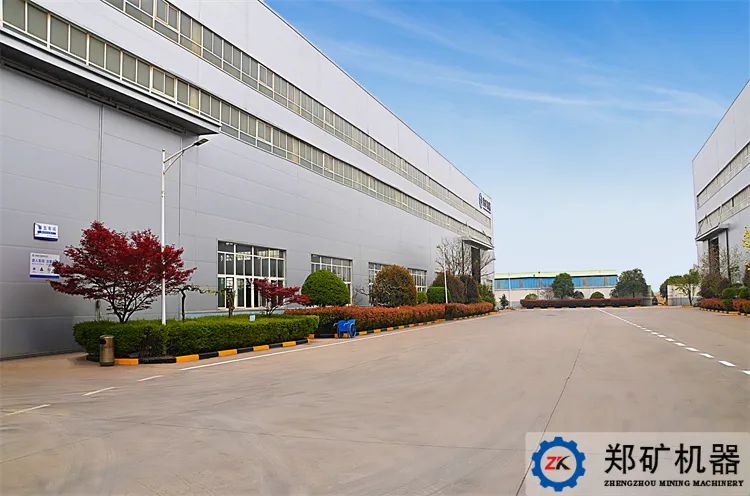

03公司介绍
